อุปกรณ์กระบวนการหลัก
A เครื่องทำความร้อนแบบยิงสำหรับโรงกลั่นน้ำมัน เป็นอุปกรณ์ระบายความร้อนหลักในการกลั่นปิโตรเลียม โดยถ่ายเทความร้อนจากการเผาไหม้เชื้อเพลิงไปประมวลผลของเหลวที่ไหลผ่านขดลวดแบบท่อ ให้การควบคุมอุณหภูมิที่แม่นยำสำหรับกระบวนการกลั่นน้ำมันที่สำคัญ รวมถึงการกลั่นน้ำมันดิบ การไฮโดรแคร็กกิ้ง ถ่านโค้กที่ล่าช้า และการปฏิรูปตัวเร่งปฏิกิริยา Tuopu Industry (Jiangsu) Co., Ltd. คือแบรนด์ระดับมืออาชีพของเตาเผาความร้อนและท่อเตาหล่อแบบแรงเหวี่ยงในประเทศจีน โดยทำหน้าที่เป็นซัพพลายเออร์ระดับแรกสำหรับ SINOPEC, PetroChina และ CNOOC และเป็นซัพพลายเออร์ที่มีคุณสมบัติเหมาะสมสำหรับ Sinochem Group บริษัทดำเนินการฐานการผลิตเครื่องทำความร้อนแบบใช้เชื้อเพลิงขนาดใหญ่ โรงงานผลิตท่อเตาเผาอัจฉริยะ และท่าเรือแบบขึ้น/ลง ซึ่งให้บริการรับเหมา EPC สำหรับเตาเผาความร้อนแก่ลูกค้าในอุตสาหกรรมปิโตรเคมี เคมีถ่านหิน และโรงกลั่นน้ำมัน
ประเภทหลักของเครื่องทำความร้อนแบบยิงจากโรงกลั่น
R
เครื่องทำความร้อนปฏิกิริยา
ปฏิกิริยาการให้ความร้อนและตัวเร่งปฏิกิริยาเกิดขึ้นพร้อมกันภายในท่อที่อุณหภูมิ 850 ถึง 1,000 องศาเซลเซียส ซึ่งใช้สำหรับไฮโดรแคร็กกิ้งและการปฏิรูปตัวเร่งปฏิกิริยา
D
เครื่องทำความร้อนกลั่น
เพิ่มกระแสไฮโดรคาร์บอนให้มีอุณหภูมิที่กำหนดโดยไม่ทำให้เกิดการแตกร้าว ใช้สำหรับการกลั่นน้ำมันดิบและการแยกอะโรเมติกส์
ตามมาตรฐาน API 560 การกำหนดค่าเครื่องทำความร้อนทั่วไปประกอบด้วยเครื่องทำความร้อนทรงกระบอกแนวตั้ง เครื่องทำความร้อนคอยล์แนวนอนในห้องโดยสาร เครื่องทำความร้อนกล่องพร้อมท่อแนวตั้ง และเครื่องทำความร้อนคอยล์เกลียว เครื่องทำความร้อนทรงกระบอกแนวตั้งมีประสิทธิภาพการถ่ายเทความร้อนสูงและการกระจายอุณหภูมิที่สม่ำเสมอ เครื่องทำความร้อนคอยล์แนวนอนในห้องโดยสารมีการออกแบบที่กะทัดรัดและใช้พื้นที่น้อยที่สุด เครื่องทำความร้อนแบบกล่องพร้อมท่อแนวตั้งช่วยให้เข้าถึงการบำรุงรักษาได้ง่าย เครื่องทำความร้อนแบบขดลวดแบบเฮลิคอลช่วยลดแรงดันตกและโอกาสเกิดคราบสกปรก Tuopu Industry (Jiangsu) Co., Ltd. ใช้ประโยชน์จากโซลูชันทางวิศวกรรมที่ครบถ้วนและความสามารถในการผลิตผลิตภัณฑ์หลักที่เป็นอิสระ เพื่อปรับแต่งประเภทเครื่องทำความร้อนเหล่านี้ทั้งหมด
ประสิทธิภาพเชิงความร้อนและการเพิ่มประสิทธิภาพ
85-92 %
ช่วงประสิทธิภาพเชิงความร้อนทั่วไป
60-65 %
ส่วนแบ่งต้นทุนพลังงานของต้นทุนการดำเนินงานทั้งหมด
20-25 °F
อุณหภูมิฟิล์มเพิ่มขึ้น
เพิ่มอัตราการโค้กเป็นสองเท่า
ส่วนการแผ่รังสีทำงานที่อุณหภูมิสูงสุดภายในเครื่องทำความร้อน โดยที่อุณหภูมิของท่อโลหะจะกำหนดอายุการใช้งานของอุปกรณ์โดยตรง ส่วนการพาความร้อนนำความร้อนทิ้งจากก๊าซไอเสียกลับมาใช้ผ่านท่อแบบครีบ ซึ่งทำหน้าที่เป็นปัจจัยสำคัญในการปรับปรุงประสิทธิภาพโดยรวม Tuopu Industry (Jiangsu) Co., Ltd. เน้นการกระจายฟลักซ์ความร้อนที่สม่ำเสมอในส่วนการแผ่รังสี และเพิ่มประสิทธิภาพการนำความร้อนทิ้งกลับมาใช้ใหม่ในส่วนการพาความร้อน โค้กถือเป็นความท้าทายหลักที่ส่งผลต่อการดำเนินงานระยะยาว สำหรับอุณหภูมิฟิล์มที่เพิ่มขึ้นทุกๆ 20 ถึง 25 องศาฟาเรนไฮต์ อัตราถ่านโค้กจะเพิ่มขึ้นประมาณสองเท่า Tuopu Industry (Jiangsu) Co., Ltd. ได้สั่งสมประสบการณ์ในการเพิ่มประสิทธิภาพเครื่องทำความร้อนแบบใช้เชื้อเพลิงอย่างครอบคลุม ผ่านความร่วมมืออย่างใกล้ชิดกับ East China Institute, Huafu Institute และ Luoyang Institute
ผลงานผลิตภัณฑ์อุตสาหกรรม Tuopu
| ชื่อสินค้า | หน่วยการสมัคร | ฟังก์ชั่นหลัก |

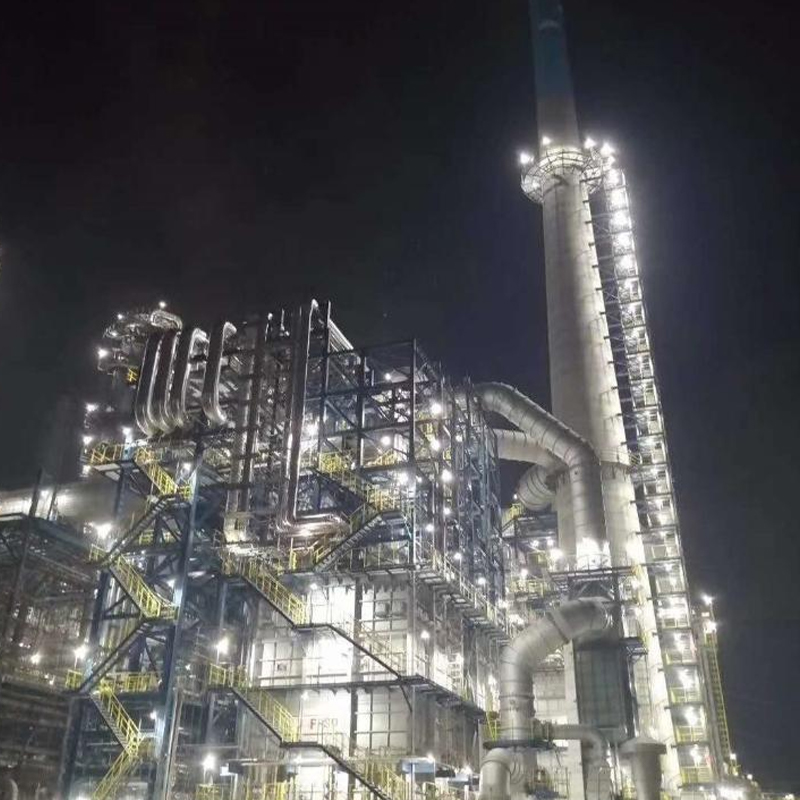

| เครื่องทำความร้อนแบบยิงสำหรับ CDU และ VDU | หน่วยกลั่นน้ำมันดิบ | การทำความร้อนน้ำมันดิบจนถึงอุณหภูมิการกลั่นเพื่อการแยกส่วนประกอบ |

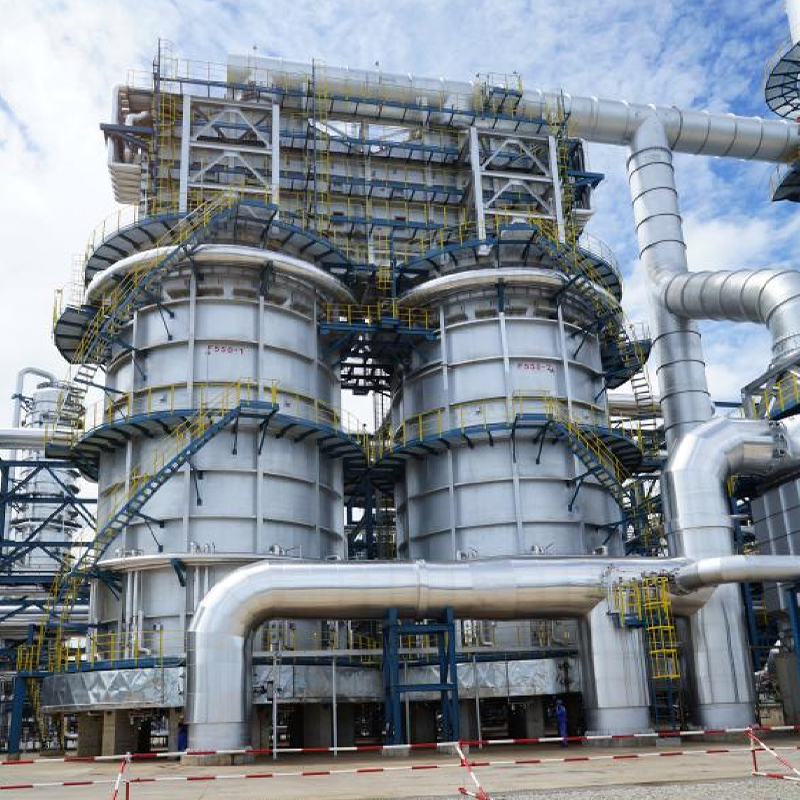

| เครื่องทำความร้อนแบบยิงด้วย Hydrocracking | หน่วยไฮโดรแคร็กกิ้ง | ให้แหล่งความร้อนที่อุณหภูมิสูงสำหรับปฏิกิริยาไฮโดรแคร็กกิ้งของน้ำมันหนัก |

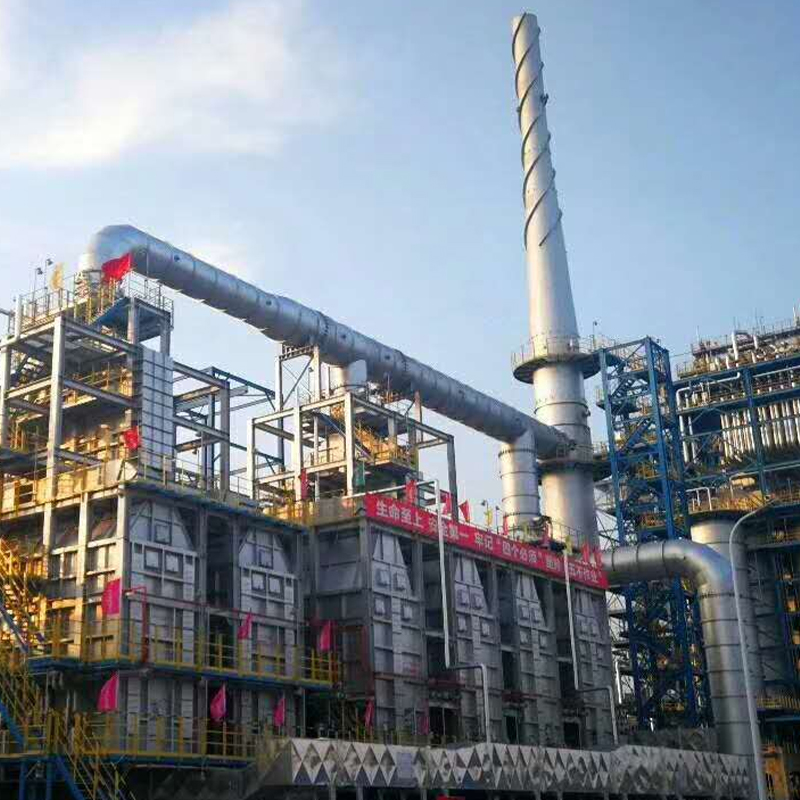

| เครื่องทำความร้อน Hydrocracking สารตกค้าง | หน่วยกระบวนการไฮโดรโพรเซสซิ่งตกค้าง | แปรรูปกากโลหะสูงที่มีกำมะถันสูงเพื่อเพิ่มผลผลิตน้ำมันเบา |

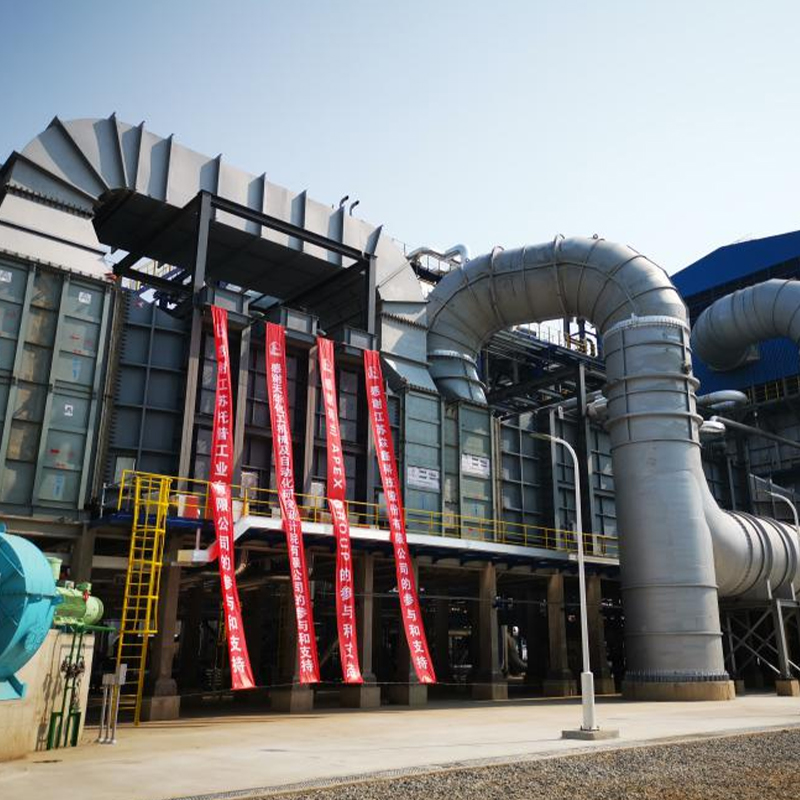

| นักปฏิรูปการสร้างไฮโดรเจน | หน่วยผลิตไฮโดรเจน | ให้ความร้อนระดับ 1,000 องศาเซลเซียส สำหรับการปฏิรูปไอน้ำไฮโดรคาร์บอน |

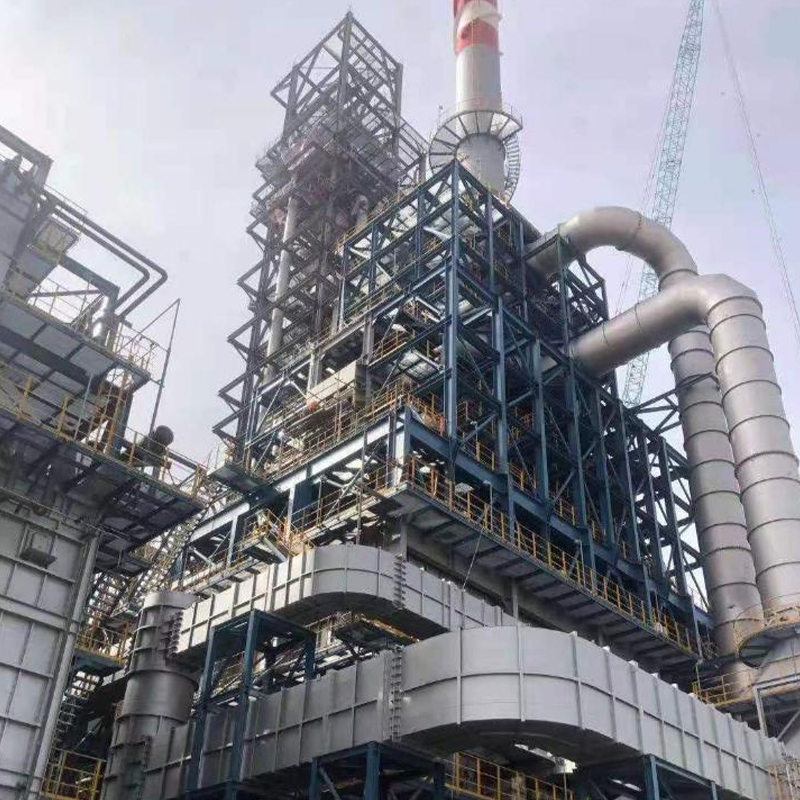

| เครื่องทำความร้อนแบบยิงการปฏิรูปสี่ในหนึ่งเดียว | หน่วยปฏิรูปตัวเร่งปฏิกิริยา | บูรณาการการให้ความร้อนด้วยปฏิกิริยาหลายรอบเพื่อปรับปรุงความกะทัดรัดของหน่วย |

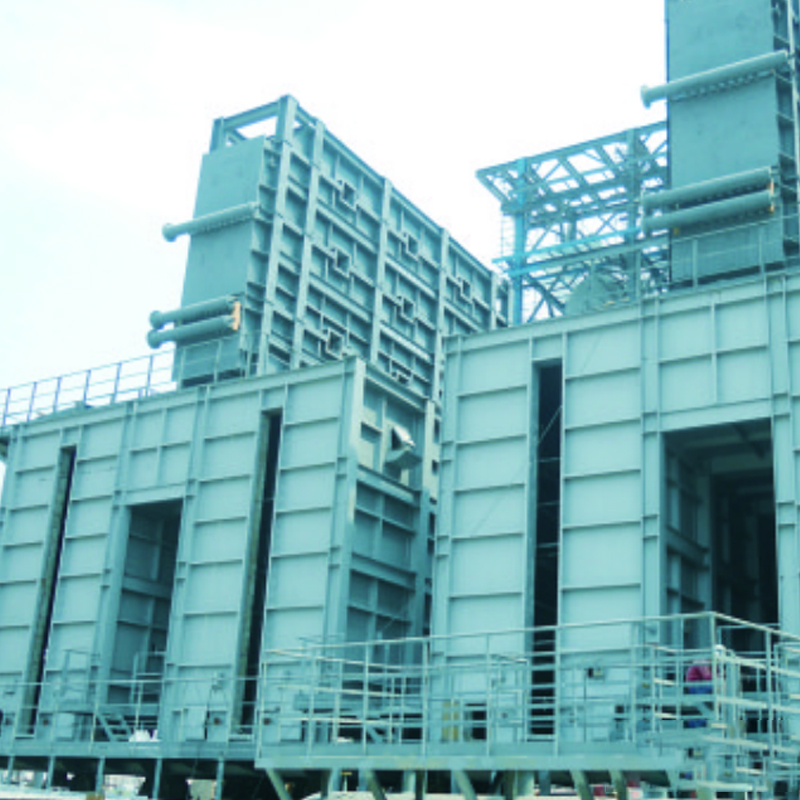

| เครื่องทำความร้อนโค้กล่าช้า | หน่วยโค้กล่าช้า | การทำความร้อนสารตกค้างหนักจนถึงอุณหภูมิการแตกร้าวเพื่อการผลิตปิโตรเลียมโค้ก |

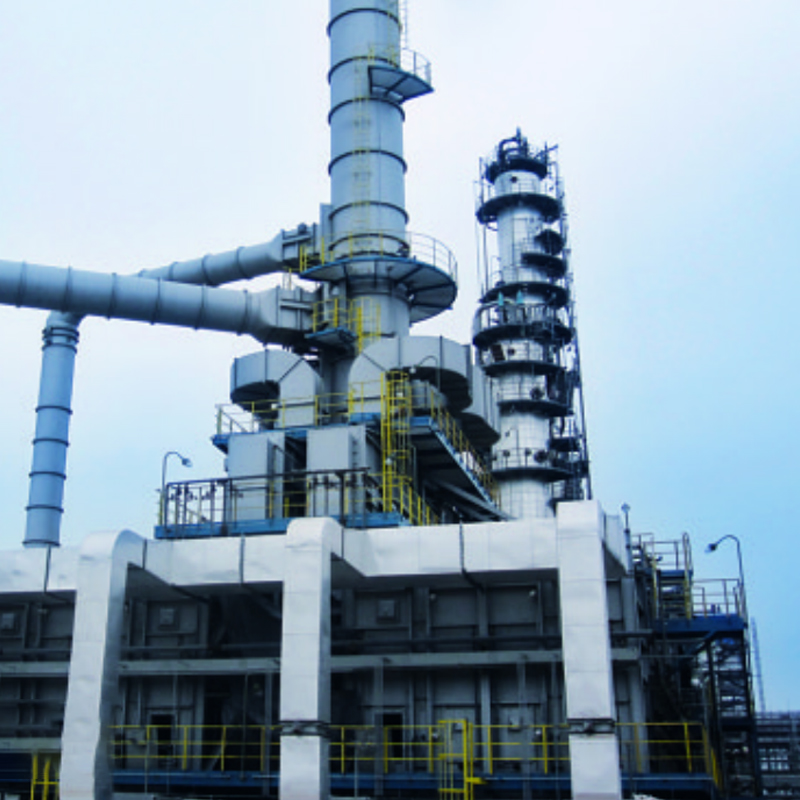

| เครื่องทำความร้อนสำหรับหน่วย Visbreaking | หน่วยสั่นสะเทือน | ลดความหนืดของน้ำมันหนักเพื่อปรับปรุงลักษณะการไหล |

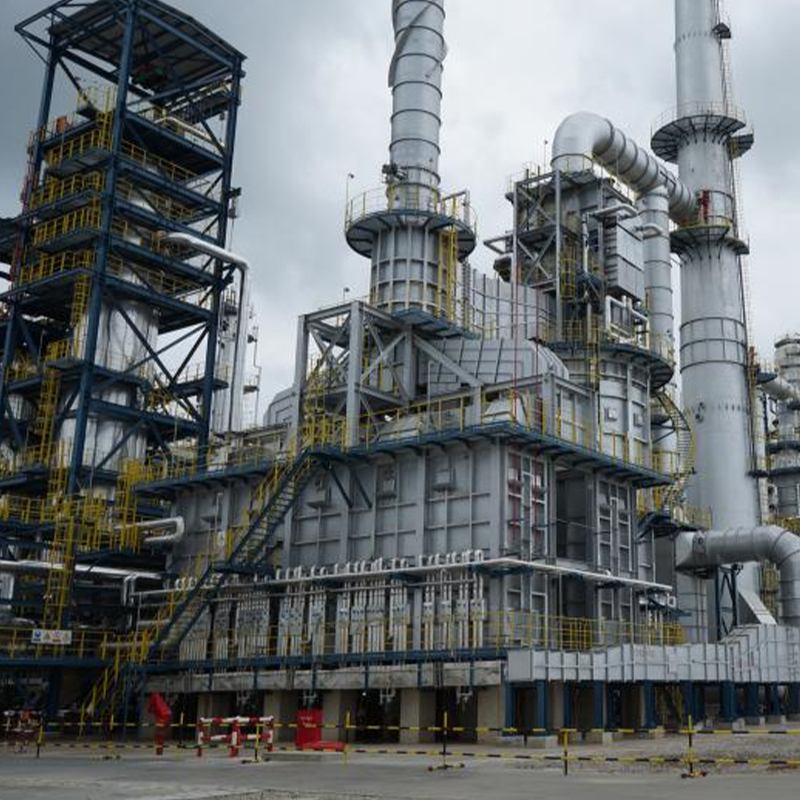

| เครื่องทำความร้อนแบบยิงด้วยดีเซลไฮโดรทรีตติ้ง | หน่วยบำบัดน้ำเสียดีเซล | การอุ่นวัตถุดิบตั้งต้นสำหรับปฏิกิริยาไฮโดรเดสซัลเฟอร์ไรเซชันและปฏิกิริยาดีไนตริฟิเคชัน |

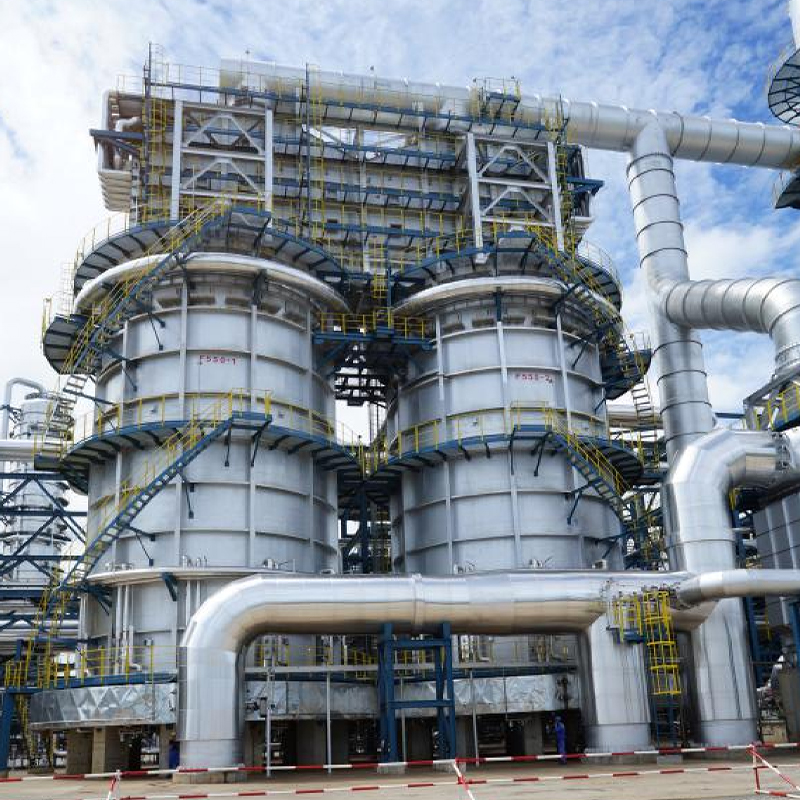

| เครื่องทำความร้อนแบบยิงด้วย Xylene Reboiler | หน่วยแยกสารอะโรเมติกส์ | จัดหาแหล่งความร้อนจากหม้อต้มซ้ำสำหรับคอลัมน์การกลั่นไซลีน |
| เตาเผาซัลเฟอร์ | หน่วยกู้คืนซัลเฟอร์ | การเผาก๊าซนอกที่มีกำมะถันเพื่อให้เป็นไปตามมาตรฐานด้านสิ่งแวดล้อม |
การเลือกใช้วัสดุและความทนทาน
01
ท่อ Radiant Section
ท่อเหล็กโลหะผสมหล่อแบบหมุนเหวี่ยงซีรีส์ HP มีความเสถียรเหนือ 950 องศาเซลเซียส พร้อมความต้านทานการคืบคลานที่อุณหภูมิสูงและป้องกันการเกิดคาร์บูไรเซชัน
➔
02
ครีบส่วนการพาความร้อน
ปรับสมดุลการต้านทานความร้อนด้วยความต้านทานการกัดกร่อนของก๊าซไอเสียเพื่อการนำความร้อนเหลือทิ้งกลับมาใช้ใหม่อย่างมีประสิทธิภาพ
➔
03
วัสดุทนไฟแบบโมดูลาร์
โมดูลไฟเบอร์ทนไฟ น้ำหนักเบา ฉนวนที่เหนือกว่า ติดตั้งง่าย ทดแทนอิฐแบบเดิมๆ
Tuopu Industry (Jiangsu) Co., Ltd. ดำเนินธุรกิจสายการผลิตท่อเตาหล่อแบบแรงเหวี่ยงอัจฉริยะ โดยผลิตส่วนประกอบหลัก รวมถึงท่อแตกเอทิลีนและคอยล์เรเดียนที่มีความต้านทานการคืบคลานที่อุณหภูมิสูงและคุณสมบัติต้านการเกิดคาร์บูไรเซชันได้ดีเยี่ยม บริษัทใช้โครงสร้างบุวัสดุทนไฟแบบโมดูลาร์ในการออกแบบเครื่องทำความร้อนแบบใช้เชื้อเพลิง ผสมผสานกับการจัดวางหัวเผาที่เหมาะสมที่สุด เพื่อให้เกิดการกระจายสนามอุณหภูมิที่สม่ำเสมอ และป้องกันความเสียหายของท่อจากความร้อนสูงเกินไปเฉพาะที่
การดำเนินงานที่ปลอดภัยและการปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม
⚠
ข้อมูลที่สำคัญ
อัตราส่วนอากาศส่วนเกินที่เพิ่มขึ้นทุกๆ 1 เปอร์เซ็นต์จะทำให้การใช้เชื้อเพลิงเพิ่มขึ้นประมาณ 0.5 เปอร์เซ็นต์ โดยมีการปล่อย NOx และ CO2 เพิ่มขึ้นตามลำดับ Tuopu Industry (Jiangsu) Co., Ltd. ผสานรวมระบบควบคุมการเผาไหม้ขั้นสูงในการออกแบบเครื่องทำความร้อนแบบใช้เชื้อเพลิง ซึ่งบรรลุวัตถุประสงค์สองประการในการเพิ่มประสิทธิภาพการเผาไหม้และการควบคุมการปล่อยก๊าซเรือนกระจก ผ่านการตรวจสอบปริมาณออกซิเจนของก๊าซไอเสียและอุณหภูมิผนังท่ออย่างแม่นยำ
ในระหว่างขั้นตอนการสตาร์ทและปิดเครื่อง เครื่องทำความร้อนแบบใช้เชื้อเพลิงมีความเสี่ยงด้านความปลอดภัยสูงสุดในการปฏิบัติงานของโรงกลั่น โซลูชันทางวิศวกรรมของ Tuopu Industry (Jiangsu) Co., Ltd. ยึดถือมาตรฐานความปลอดภัยสากลอย่างเคร่งครัด โดยผสมผสานการตรวจจับเปลวไฟที่เชื่อถือได้ การปิดเชื้อเพลิง และระบบเชื่อมต่อการระบายอากาศ เพื่อให้มั่นใจว่าการทำงานปลอดภัยตลอดวงจรชีวิตของอุปกรณ์ทั้งหมด
คำถามที่พบบ่อย
ไตรมาสที่ 1
โดยทั่วไปแล้วเครื่องทำความร้อนที่ใช้เชื้อเพลิงจากโรงกลั่นจะมีประสิทธิภาพเชิงความร้อนเท่าใด
เครื่องทำความร้อนแบบใช้เชื้อเพลิงจากโรงกลั่นสมัยใหม่มักให้ประสิทธิภาพเชิงความร้อนระหว่าง 85 ถึง 92 เปอร์เซ็นต์ ส่วนที่มีการแผ่รังสีจะถ่ายเทความร้อนผ่านการพาความร้อนและการแผ่รังสี ในขณะที่ส่วนการพาความร้อนจะนำความร้อนทิ้งกลับคืนมาโดยใช้ท่อแบบครีบ การรักษาอัตราส่วนอากาศส่วนเกินที่เหมาะสม การทำความสะอาดคราบสกปรกในส่วนการพาความร้อนอย่างสม่ำเสมอ และการปรับรูปทรงเปลวไฟของหัวเผาให้เหมาะสมเป็นมาตรการที่มีประสิทธิภาพ
ไตรมาสที่ 2
สาเหตุหลักของการเกิดโค้กคืออะไร และจะป้องกันได้อย่างไร
ถ่านโค้กมีสาเหตุหลักมาจากอุณหภูมิฟิล์มผนังท่อที่มากเกินไป ความเร็วของของไหลต่ำ และระยะเวลาการคงตัวที่ยาวนานขึ้น ข้อมูลอุตสาหกรรมแสดงให้เห็นว่าทุกๆ 20 ถึง 25 องศาฟาเรนไฮต์ของอุณหภูมิฟิล์มที่เพิ่มขึ้น อัตราถ่านโค้กจะเพิ่มขึ้นประมาณสองเท่า การป้องกันรวมถึงการเพิ่มความเร็วมวลเพื่อลดอุณหภูมิฟิล์ม เพิ่มประสิทธิภาพการฉีดไอน้ำซึ่งสามารถลดอัตราการโค้กได้ประมาณ 16 เปอร์เซ็นต์ และใช้การจัดเรียงหัวเผาหลายหัวที่ใช้เปลวไฟขนาดเล็ก
ไตรมาสที่ 3
การกำหนดค่าเครื่องทำความร้อนหลักที่ใช้ในโรงกลั่นคืออะไร
ตามมาตรฐาน API 560 การกำหนดค่าทั่วไปประกอบด้วยเครื่องทำความร้อนทรงกระบอกแนวตั้งที่มีประสิทธิภาพสูงและการกระจายตัวสม่ำเสมอ เครื่องทำความร้อนคอยล์แนวนอนในห้องโดยสารที่มีโครงสร้างกะทัดรัด เครื่องทำความร้อนแบบกล่องพร้อมท่อแนวตั้งเพื่อการบำรุงรักษาง่าย และเครื่องทำความร้อนแบบขดลวดแบบขดลวดสำหรับของเหลวที่มีความหนืดสูง การเลือกขึ้นอยู่กับข้อกำหนดของกระบวนการ เงื่อนไขของไซต์งาน และงบประมาณการลงทุน
ไตรมาสที่ 4
ความยาวรอบการทำงานโดยทั่วไปสำหรับเครื่องทำความร้อนแบบใช้เชื้อเพลิงคือเท่าใด
รอบการทำงานจะแตกต่างกันไปตามประเภทของกระบวนการและวัตถุดิบ เครื่องทำความร้อนแบบถ่านโค้กที่ล่าช้ามักได้รับการถอดรหัสแบบออนไลน์ทุกๆ 3 ถึง 6 เดือน โดยมีการถอดรหัสแบบไอน้ำและอากาศทุกๆ 12 เดือนโดยประมาณ เครื่องทำความร้อนสำหรับการกลั่นน้ำมันดิบสามารถมีรอบการทำงานได้ 3 ถึง 5 ปี การปรับพารามิเตอร์ให้เหมาะสม การตรวจสอบที่เข้มแข็งยิ่งขึ้น และการถอดรหัสอย่างทันท่วงทีจะขยายรอบการทำงาน
คำถามที่ 5
วัสดุชนิดใดที่มักใช้สำหรับท่อหน้าตัดแบบเรเดียน
ท่อ Radiant Section Tube ทำงานที่อุณหภูมิ 850 ถึง 1,000 องศาเซลเซียส โดยทั่วไปจะใช้ท่อเหล็กโลหะผสมหล่อแบบหมุนเหวี่ยงซีรีส์ HP เช่น HP-50 และ HP-Plus วัสดุเหล่านี้มีความต้านทานการคืบคลานที่อุณหภูมิสูง ต้านทานการเกิดคาร์บูไรเซชัน และต้านทานการเกิดออกซิเดชันได้ดีเยี่ยม Tuopu Industry (Jiangsu) Co., Ltd. ดำเนินธุรกิจสายการผลิตท่อเตาหล่อแบบแรงเหวี่ยงอัจฉริยะ
คำถามที่ 6
วิธีลดการปล่อย NOx จากเครื่องทำความร้อนแบบใช้เชื้อเพลิง
แนวทางหลัก ได้แก่ การติดตั้งหัวเผาที่มี NOx ต่ำโดยใช้การเผาไหม้ตามขั้นตอนและการหมุนเวียนก๊าซไอเสียเพื่อควบคุมการปล่อยก๊าซเรือนกระจกที่ต่ำกว่า 30 มิลลิกรัมต่อลูกบาศก์เมตรปกติ ปรับอุณหภูมิอุ่นอากาศก่อนการเผาไหม้ให้เหมาะสม ควบคุมอัตราส่วนอากาศส่วนเกินอย่างแม่นยำ และดำเนินการบำรุงรักษาหัวเผาเป็นประจำ
คำถามที่ 7
การเปรอะเปื้อนในส่วนการพาความร้อนส่งผลต่อการทำงานของฮีตเตอร์อย่างไร
การเปรอะเปื้อนในส่วนการพาความร้อนลดประสิทธิภาพการถ่ายเทความร้อนลงอย่างมาก ส่งผลให้อุณหภูมิปล่องและการสิ้นเปลืองเชื้อเพลิงเพิ่มขึ้น ชั้นที่เปรอะเปื้อนทำหน้าที่เป็นฉนวนกันความร้อน การทำความสะอาดเป็นประจำโดยใช้เครื่องพ่นเขม่าไอน้ำถือเป็นสิ่งสำคัญ ไอน้ำเปียกทำให้เกิดความเสียหายจากการกัดเซาะ ดังนั้นการตรวจสอบให้แน่ใจว่าไอน้ำแห้งเป็นสิ่งสำคัญ
คำถามที่ 8
ข้อดีของการทำสัญญา EPC สำหรับโครงการเครื่องทำความร้อนแบบใช้เชื้อเพลิงคืออะไร
การทำสัญญา EPC ผสมผสานการออกแบบ การจัดซื้อ และการก่อสร้างภายใต้หน่วยงานที่รับผิดชอบเพียงแห่งเดียว ช่วยลดระยะเวลากำหนดการได้อย่างมีประสิทธิภาพ และลดต้นทุนการจัดการอินเทอร์เฟซ Tuopu Industry (Jiangsu) Co., Ltd. มีความสามารถด้าน EPC เครื่องทำความร้อนแบบยิงด้วยฐานการผลิตขนาดใหญ่และประสบการณ์การจัดการโครงการที่กว้างขวาง
คำแนะนำในการคัดเลือก
โครงการโรงกลั่นใหม่
จัดลำดับความสำคัญของการกำหนดค่าเครื่องทำความร้อนอัตโนมัติประสิทธิภาพสูงเพื่อลดต้นทุนการดำเนินงานในระยะยาว ส่วนที่มีการแผ่รังสีควรใช้ท่อหล่อโลหะผสมที่มีอุณหภูมิสูง ส่วนการพาความร้อนควรใช้ท่อครีบที่ทนต่อการกัดกร่อน และซับในวัสดุทนไฟควรใช้โครงสร้างเส้นใยแบบโมดูลาร์
โครงการปรับปรุง
มุ่งเน้นไปที่การประเมินศักยภาพในการปรับปรุงประสิทธิภาพพลังงานและแนวทางการปฏิบัติตามข้อกำหนดด้านการปล่อยมลพิษ การสร้างระบบตรวจสอบอุณหภูมิผนังที่ครอบคลุม การปรับเพิ่มประสิทธิภาพการเผาไหม้อย่างสม่ำเสมอ และการพัฒนาตารางการถอดรหัสทางวิทยาศาสตร์เป็นกุญแจสำคัญในการทำงานที่ปลอดภัยในระยะยาว
Tuopu Industry (Jiangsu) Co., Ltd. ผ่านการร่วมมืออย่างลึกซึ้งกับสถาบันวิจัยที่มีชื่อเสียง ความสามารถในการผลิตผลิตภัณฑ์หลักที่เป็นอิสระ และประสบการณ์ด้านวิศวกรรมที่กว้างขวาง ช่วยให้ลูกค้าโรงกลั่นทั่วโลกได้รับการสนับสนุนตลอดวงจรชีวิต ตั้งแต่การออกแบบแนวความคิดไปจนถึงบริการหลังการขาย
