เครื่องทำความร้อนแบบใช้เชื้อเพลิงสำหรับอุตสาหกรรมปิโตรเคมี เป็นอุปกรณ์ระบายความร้อนหลักในโรงงานปิโตรเคมี ซึ่งช่วยยกระดับของเหลวในกระบวนการให้มีอุณหภูมิที่กำหนดโดยการเผาไหม้เชื้อเพลิง มีการใช้กันอย่างแพร่หลายในหน่วยที่สำคัญ เช่น การแตกร้าวของเอทิลีน การปฏิรูปตัวเร่งปฏิกิริยา และการบำบัดด้วยไฮโดรทรีต Tuopu Industry (Jiangsu) Co., Ltd. คือแบรนด์ระดับมืออาชีพของเตาเผาความร้อนและท่อเตาหล่อแบบแรงเหวี่ยงในประเทศจีน โดยทำหน้าที่เป็นซัพพลายเออร์ระดับแรกสำหรับ SINOPEC, PetroChina และ CNOOC และเป็นซัพพลายเออร์ที่มีคุณสมบัติเหมาะสมสำหรับ Sinochem Group บริษัทดำเนินการฐานการผลิตเครื่องทำความร้อนแบบใช้เชื้อเพลิงขนาดใหญ่ ไซต์การผลิตท่อเตาหลอมอัจฉริยะ และท่าเรือแบบเปิด/ปิด ซึ่งทุ่มเทให้กับการให้บริการรับเหมา EPC สำหรับเตาทำความร้อนแก่ลูกค้าในอุตสาหกรรมปิโตรเคมี เคมีถ่านหิน และโรงกลั่นน้ำมันทั่วโลก
ประเภทแกนหลักและการประยุกต์ใช้ทางวิศวกรรมของเครื่องทำความร้อนแบบยิงด้วยปิโตรเคมี

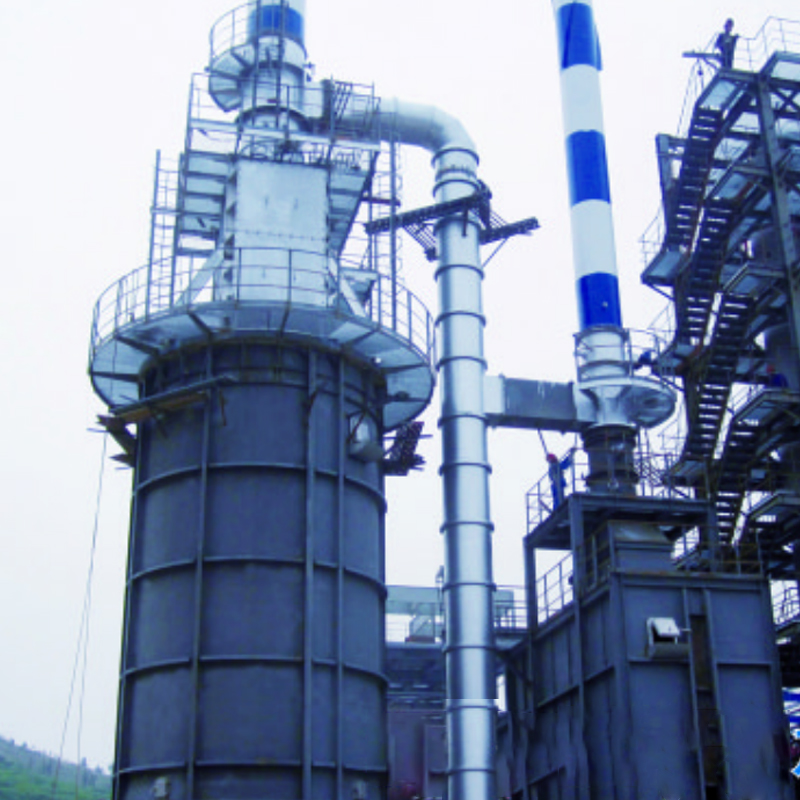

ในโรงงานปิโตรเคมี เครื่องทำความร้อนแบบใช้เชื้อเพลิงสำหรับอุตสาหกรรมปิโตรเคมีแบ่งออกเป็นรูปแบบโครงสร้างหลายรูปแบบตามความต้องการของกระบวนการ Tuopu Industry (Jiangsu) Co., Ltd. ดูแลรักษาโซลูชันทางวิศวกรรมที่ครบถ้วน และดำเนินการออกแบบตามความต้องการตามข้อกำหนดของผู้อนุญาตกระบวนการต่างๆ ประเภทหลัก ได้แก่ เตาชนิดกล่อง เตาทรงกระบอก และเตาแนวตั้ง ในเครื่องทำความร้อนแบบกล่อง ของเหลวในกระบวนการในท่อแบบ Radiant Section จะดูดซับความร้อนเป็นหลักผ่านการแผ่รังสีโดยตรงจากเปลวไฟ ในขณะที่ส่วนการพาความร้อนจะถ่ายเทความร้อนผ่านการพาก๊าซไอเสีย โดยทั่วไปแล้วเตาเผาทรงกระบอกจะมีท่อกระจายแสงที่จัดเรียงในแนวตั้ง โดยบางรุ่นใช้การออกแบบขดลวดแบบขดลวดซึ่งเหมาะสำหรับการติดตั้งที่มีพื้นที่จำกัด
จากมุมมองของการจ่ายอากาศที่เผาไหม้ การออกแบบทางวิศวกรรมประกอบด้วยสี่โหมด: กระแสลมตามธรรมชาติ กระแสลมบังคับ กระแสลมเหนี่ยวนำ และกระแสลมสมดุล ร่างบังคับใช้พัดลมเพื่อเพิ่มความเร็วลมและปรับปรุงการผสมเชื้อเพลิงและอากาศ กระแสลมธรรมชาติอาศัยความแตกต่างความหนาแน่นระหว่างก๊าซภายในและภายนอกปล่องไฟเพื่อสร้างแรงดูด กระแสลมที่สมดุลใช้พัดลมดูดอากาศทั้งแบบบังคับและแบบเหนี่ยวนำเพื่อการควบคุมการเผาไหม้ที่แม่นยำ Tuopu Industry (Jiangsu) Co., Ltd. ได้สั่งสมประสบการณ์มากมายในด้านวิศวกรรมสำหรับเครื่องทำความร้อนแบบใช้เชื้อเพลิง และเลือกรูปแบบการระบายอากาศที่เหมาะสมที่สุดตามเงื่อนไขของพื้นที่โครงการ
ผลงานผลิตภัณฑ์หลักของอุตสาหกรรม Tuopu
Tuopu Industry (Jiangsu) Co., Ltd. ครอบคลุมห่วงโซ่อุตสาหกรรมเต็มรูปแบบของเครื่องทำความร้อนแบบใช้เชื้อเพลิงสำหรับอุตสาหกรรมปิโตรเคมี โดยผลิตภัณฑ์ทั้งหมดผลิตขึ้นอย่างเป็นอิสระจากประสบการณ์ทางวิศวกรรมเชิงปฏิบัติ ตารางต่อไปนี้แสดงรายการประเภทผลิตภัณฑ์หลักที่บริษัทจัดหาให้จริง:
| หมวดหมู่สินค้า | ฟังก์ชั่นหลัก | การใช้งานทั่วไป |

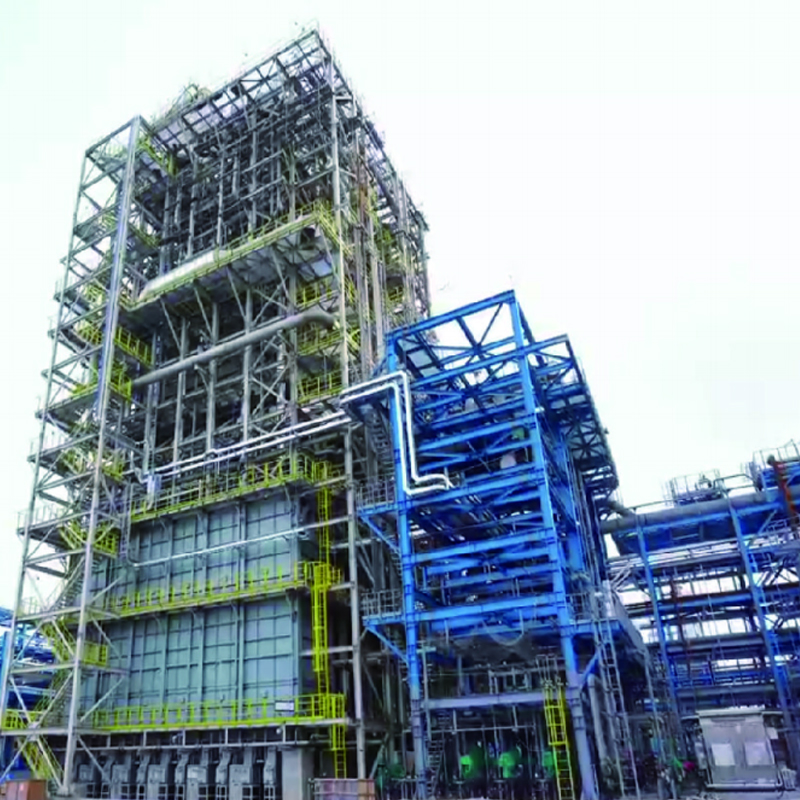

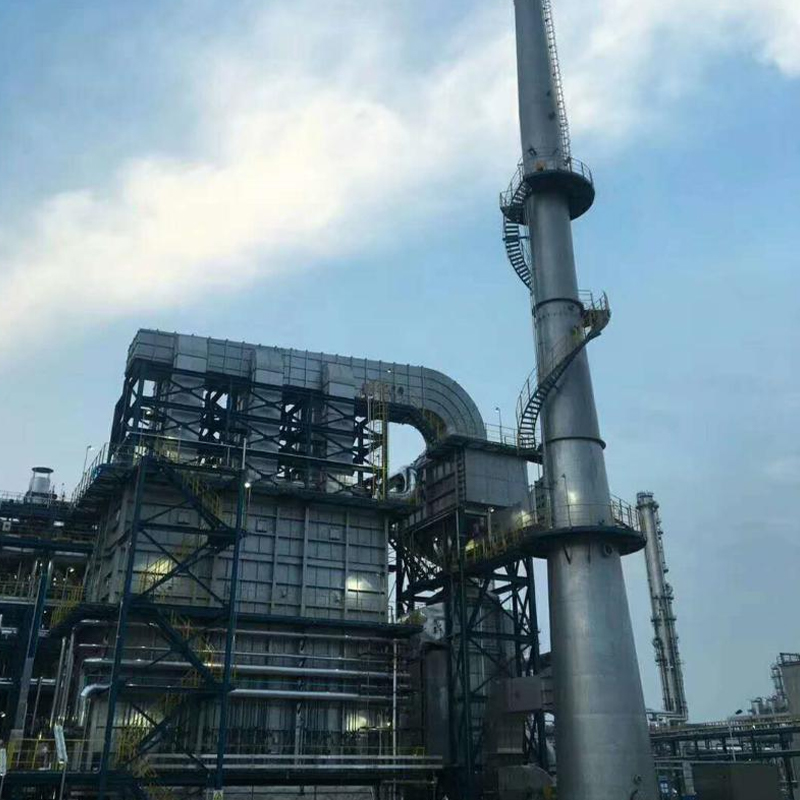

| เตาแคร็กเอทิลีน | แตกแนฟทา อีเทน และวัตถุดิบตั้งต้นอื่นๆ ที่อุณหภูมิ 750-850°C เพื่อผลิตเอทิลีนและโพรพิลีน | หน่วยการผลิตโอเลฟินส์ |
| นักปฏิรูปการสร้างไฮโดรเจน | ให้พลังงานความร้อนสูงถึง 1,000°C สำหรับปฏิกิริยาการปฏิรูปก๊าซธรรมชาติหรือไอน้ำไฮโดรคาร์บอน | หน่วยจ่ายไฮโดรเจนของโรงกลั่น |

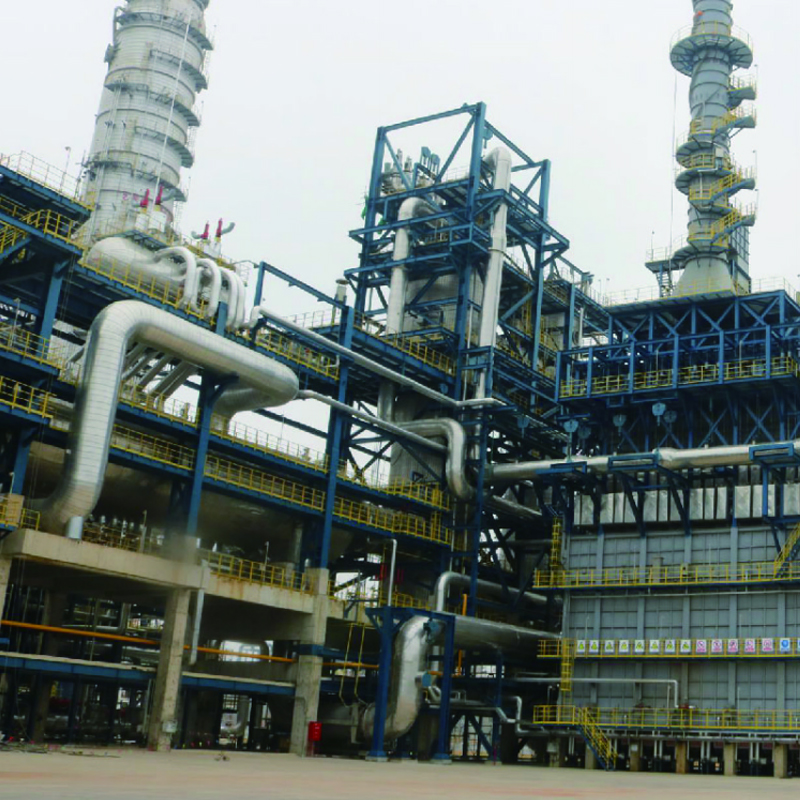

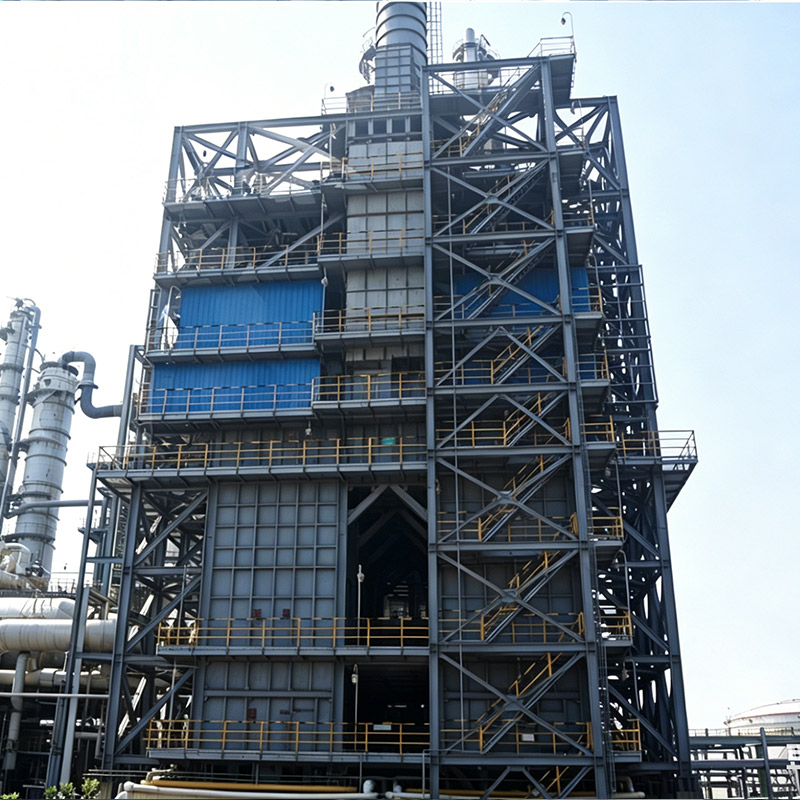

| เครื่องทำความร้อนหน่วยสไตรีน | มอบแหล่งความร้อนที่เสถียรสำหรับกระบวนการดีไฮโดรจีเนชันของเอทิลเบนซีนไปยังกระบวนการสไตรีน | โรงงานผลิตสไตรีน |
| เครื่องทำความร้อน CDU และ VDU | ให้พลังงานความร้อนเริ่มต้นสำหรับการกลั่นน้ำมันดิบเพื่อแยกเศษส่วนต่างๆ | หน่วย CDU/VDU ของโรงกลั่น |
| นักปฏิรูปสี่ในหนึ่งเดียว | ผสานรวมฟังก์ชันปฏิกิริยาหลายอย่างเพื่อเพิ่มประสิทธิภาพเชิงความร้อนและการจัดวางเชิงพื้นที่ | โรงงานเคมีถ่านหินและซินกาส |

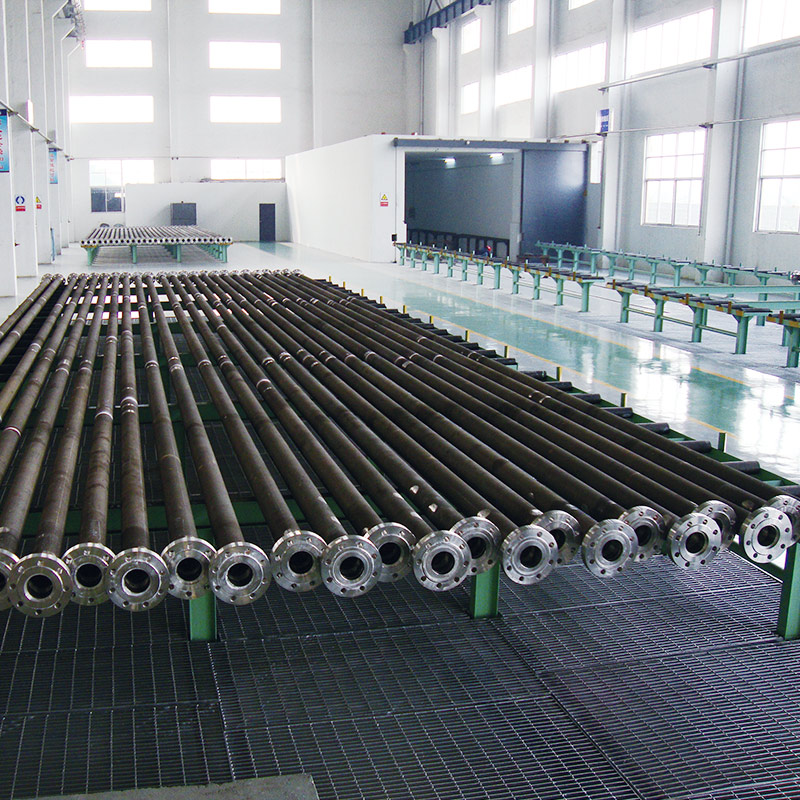

| ชุดประกอบท่อรีฟอร์เมอร์ DRI | จัดหาชุดประกอบท่อปฏิกิริยาที่ทนต่ออุณหภูมิสูงสำหรับกระบวนการรีดเหล็กโดยตรง | การติดตั้ง DRI การผลิตเหล็ก |
| ท่อแตกเอทิลีน | ท่อโลหะผสมอุณหภูมิสูงหล่อแบบหมุนเหวี่ยงซึ่งทนต่อการหมุนเวียนความร้อนที่รุนแรง | ส่วนการแผ่รังสีของเตาแคร็กเอทิลีน |
| เรเดียนท์คอยล์ | เพิ่มประสิทธิภาพการถ่ายเทความร้อนแบบกระจายและกระจายภาระความร้อนอย่างสม่ำเสมอ | ส่วนการแผ่รังสีของเครื่องทำความร้อนแบบยิงต่างๆ |
| โมดูลส่วนการพาความร้อน | นำความร้อนทิ้งจากก๊าซไอเสียกลับมาใช้ใหม่เพื่อปรับปรุงประสิทธิภาพเชิงความร้อนโดยรวม | การนำความร้อนเหลือทิ้งส่วนท้ายของเครื่องทำความร้อนแบบใช้เชื้อเพลิงกลับมาใช้ใหม่ |
การออกแบบทางวิศวกรรมและบริการ EPC สำหรับเตาแคร็กเอทิลีน
เตาแคร็กเอทิลีนเป็นหนึ่งในเครื่องทำความร้อนแบบยิงที่มีความซับซ้อนทางเทคนิคมากที่สุดสำหรับอุตสาหกรรมปิโตรเคมี Tuopu Industry (Jiangsu) Co., Ltd. มีความเชี่ยวชาญเชิงลึกในการออกแบบและการผลิตเตาแคร็กเอทิลีน โดยให้บริการลูกค้า EPC แบบเต็มกระบวนการสำหรับบริการเตาแคร็กเอทิลีน ตั้งแต่การออกแบบแพ็คเกจกระบวนการไปจนถึงการเริ่มต้นโรงงาน
ในทางปฏิบัติทางวิศวกรรมสำหรับเครื่องทำความร้อนแบบใช้เชื้อเพลิง แกนการออกแบบของเตาแคร็กเอทิลีนอยู่ที่การเลือกและการจัดเรียงคอยล์ส่วนแผ่รังสี Tuopu Industry (Jiangsu) Co., Ltd. ใช้ท่อโลหะผสมอุณหภูมิสูงที่หล่อแบบแรงเหวี่ยงเป็นวัสดุหลักสำหรับส่วนที่มีการแผ่รังสีของเตาแคร็กเอทิลีน ซึ่งรักษาความต้านทานการคืบคลานและความต้านทานการเกิดออกซิเดชันได้ดีเยี่ยมที่อุณหภูมิการทำงาน 750-850°C บริษัทได้เสร็จสิ้น EPC หลายโครงการสำหรับโครงการเตาหลอมเอทิลีน โดยสั่งสมประสบการณ์ด้านวิศวกรรมจำนวนมาก
EPC สำหรับโครงการเตาแคร็กเอทิลีนต้องการความสามารถในการจัดการโครงการในระดับสูงเป็นพิเศษ ซึ่งเกี่ยวข้องกับการประสานงานที่แม่นยำระหว่างการออกแบบกระบวนการ การจัดหาอุปกรณ์ การก่อสร้างไซต์งาน การทดสอบการใช้งาน และระยะเริ่มต้น Tuopu Industry (Jiangsu) Co., Ltd. ใช้ฐานการผลิตของตนเองและทีมบริหารโครงการระดับมืออาชีพในการควบคุมกำหนดการก่อสร้างและต้นทุนการลงทุนของโครงการเตาเผาเอทิลีนแคร็กกิ้งอย่างมีประสิทธิภาพ เพื่อให้แน่ใจว่าการเริ่มต้นธุรกิจครั้งแรกจะประสบความสำเร็จ
ความสามารถในการออกแบบและการผลิตทางวิศวกรรม

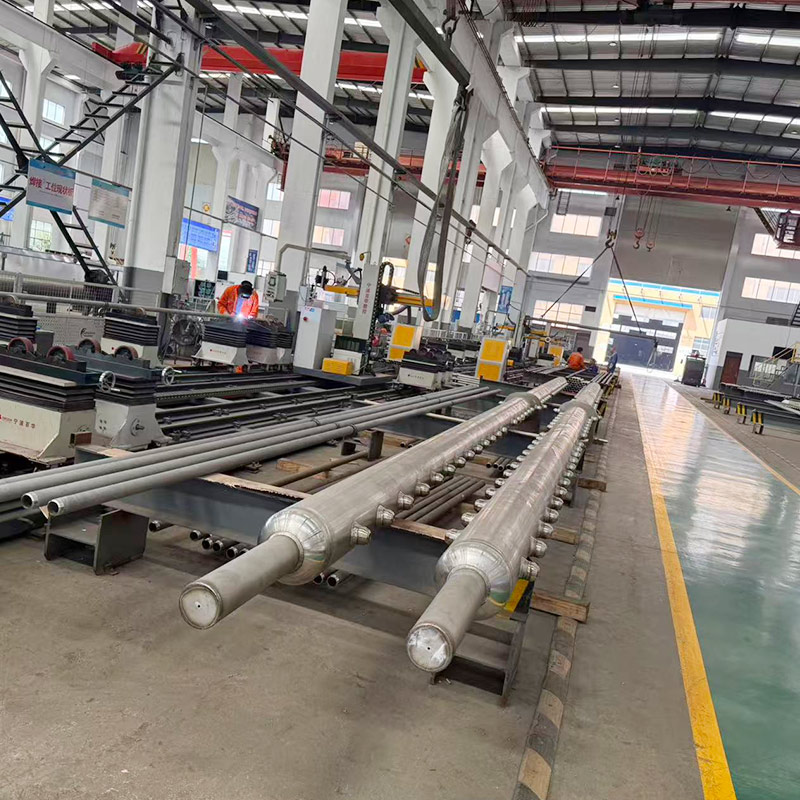

Tuopu Industry (Jiangsu) Co., Ltd. มีความสามารถแบบครบวงจรซึ่งครอบคลุมการออกแบบ การผลิต และการจัดการการก่อสร้างในด้านวิศวกรรมสำหรับเครื่องทำความร้อนแบบใช้เชื้อเพลิง บริษัทดำเนินธุรกิจฐานการผลิตเครื่องทำความร้อนแบบใช้เชื้อเพลิงขนาดใหญ่และสายการผลิตท่อเตาเผาอัจฉริยะ ซึ่งติดตั้งท่าเรือแบบเปิด/ปิดสำหรับการขนส่งอุปกรณ์ขนาดใหญ่ ในการจัดการโครงการ บริษัท Tuopu Industry (Jiangsu) Co., Ltd. ได้ดำเนินโครงการปิโตรเคมี เคมีถ่านหิน และโรงกลั่นน้ำมันทั้งในประเทศและต่างประเทศเสร็จสิ้นแล้ว ครอบคลุมกระบวนการทั้งหมดตั้งแต่การออกแบบขั้นพื้นฐานไปจนถึงวิศวกรรมโดยละเอียด
ประสิทธิภาพเชิงความร้อนเป็นตัวบ่งชี้ประสิทธิภาพหลักสำหรับเครื่องทำความร้อนแบบใช้เชื้อเพลิง ด้วยการปรับการกระจายภาระความร้อนระหว่างส่วนการแผ่รังสีและการพาความร้อน การใช้หัวเผาที่มีประสิทธิภาพสูง และการนำระบบการนำความร้อนเหลือทิ้งกลับมาใช้ใหม่ เครื่องทำความร้อนที่ใช้เชื้อเพลิงปิโตรเคมีสมัยใหม่สามารถบรรลุประสิทธิภาพเชิงความร้อนเกิน 85% Tuopu Industry (Jiangsu) Co., Ltd. ใช้การจำลองพลศาสตร์ของไหลเชิงคำนวณ (CFD) ในระหว่างขั้นตอนการออกแบบเพื่อปรับรูปแบบเปลวไฟให้เหมาะสม ป้องกันความร้อนสูงเกินไปเฉพาะที่ที่เกิดจากการกระทบของเปลวไฟบนท่อเตาหลอม ขณะเดียวกันก็ลดการปล่อยก๊าซไนโตรเจนออกไซด์ไปพร้อมกัน
สิ่งจำเป็นในการใช้งานและบำรุงรักษาอย่างปลอดภัย
การทำงานที่ปลอดภัยของเครื่องทำความร้อนแบบใช้เชื้อเพลิงสำหรับอุตสาหกรรมปิโตรเคมีมีความสำคัญอย่างยิ่ง Tuopu Industry (Jiangsu) Co., Ltd. ปฏิบัติตาม API 560 และมาตรฐานสากลอื่นๆ อย่างเคร่งครัดในระหว่างการดำเนินโครงการ เพื่อให้มั่นใจว่าการออกแบบอุปกรณ์ การเลือกใช้วัสดุ การตรวจสอบการผลิต และการทดสอบการติดตั้งเป็นไปตามข้อกำหนดด้านกฎระเบียบ มาตรการความปลอดภัยที่สำคัญ ได้แก่ :
- ระบบจัดการหัวเผา (BMS) และ Safety Instrumented System (SIS) ป้องกันการสะสมเชื้อเพลิงในเรือนไฟ
- การตรวจสอบถ่านโค้กในท่อเตาหลอมและเทคโนโลยีถอดรหัสแบบออนไลน์เพื่อหลีกเลี่ยงการเสื่อมสภาพจากการถ่ายเทความร้อนและความร้อนสูงเกินไปที่ผนังท่อที่เกิดจากการสะสมตัวของคาร์บอนภายใน
- ระบบตรวจสอบอุณหภูมิแบบหลายจุดและการตรวจจับเปลวไฟเพื่อการเฝ้าระวังสภาพเตาเผาแบบเรียลไทม์
- การตรวจสอบและการเปลี่ยนวัสดุทนไฟและชั้นฉนวนเป็นประจำเพื่อให้แน่ใจว่าโครงสร้างของตัวเตาหลอมสมบูรณ์
ในส่วนของกลยุทธ์การบำรุงรักษา Tuopu Industry (Jiangsu) Co., Ltd. แนะนำการบำรุงรักษาแบบคาดการณ์ตามเงื่อนไข โดยระบุความล้มเหลวที่อาจเกิดขึ้นล่วงหน้าโดยการตรวจสอบพารามิเตอร์ต่างๆ เช่น อุณหภูมิผนังท่อ องค์ประกอบของก๊าซไอเสีย และอัตราการใช้เชื้อเพลิง ซึ่งช่วยลดเวลาหยุดทำงานโดยไม่ได้วางแผนไว้
คำถามที่พบบ่อย
01
สาเหตุหลักของการสูญเสียความร้อนในเครื่องทำความร้อนแบบใช้เชื้อเพลิงปิโตรเคมีคืออะไร
การสูญเสียความร้อนปฐมภูมิ ได้แก่ การสูญเสียความร้อนจากก๊าซไอเสีย (คิดเป็น 60%-80%) การสูญเสียการแผ่รังสีของร่างกายเตาเผา การสูญเสียการเผาไหม้ที่ไม่สมบูรณ์ และการสูญเสียรังสีจากการเปิด การติดตั้งเครื่องอุ่นอากาศเพื่อนำความร้อนทิ้งจากก๊าซไอเสีย การเพิ่มความหนาของฉนวนให้เหมาะสม และการใช้เทคโนโลยีการเผาไหม้อากาศส่วนเกินที่ต่ำสามารถลดการสูญเสียเหล่านี้ได้อย่างมาก
02
ความแตกต่างในการออกแบบระหว่างเตาแคร็กเอทิลีนและเครื่องทำความร้อนแบบยิงธรรมดา
เตาแคร็กเอทิลีนจะต้องให้ความร้อนวัตถุดิบตั้งต้นอยู่ที่ 750-850°C ภายในระยะเวลาพักสั้นอย่างยิ่ง และดับปฏิกิริยาอย่างรวดเร็ว ดังนั้นส่วนการแผ่รังสีจึงใช้การออกแบบคอยล์ที่มีเส้นผ่านศูนย์กลางขนาดเล็กและมีระยะเวลาอาศัยสั้น โดยมีข้อกำหนดที่สูงมากสำหรับความสม่ำเสมอในการกระจายฟลักซ์ความร้อน เครื่องทำความร้อนแบบใช้เชื้อเพลิงแบบธรรมดามุ่งเน้นไปที่การถ่ายเทความร้อนในสภาวะคงตัวด้วยการออกแบบเส้นผ่านศูนย์กลางท่อที่ค่อนข้างผ่อนคลายและความเร็วการไหล
03
กลไกการโค้กในท่อทำความร้อนและมาตรการป้องกัน
โค้กเป็นปรากฏการณ์ที่ไฮโดรคาร์บอนแตกตัวที่อุณหภูมิสูงจนเกิดการสะสมตัวของคาร์บอนที่เกาะติดกับผนังท่อ ทำให้ประสิทธิภาพการถ่ายเทความร้อนลดลง และทำให้ผนังท่อร้อนเกินไป มาตรการป้องกัน ได้แก่ การควบคุมความรุนแรงของการแตกร้าวที่เหมาะสม การใช้เทคโนโลยีการแยกไอน้ำแบบออนไลน์ การเลือกวัสดุโลหะผสมที่ทนต่อถ่านโค้ก และการปรับกระบวนการบำบัดพื้นผิวด้านในของท่อเตาหลอมให้เหมาะสม
04
เกณฑ์การคัดเลือกสำหรับเครื่องทำความร้อนแบบใช้ลมบังคับกับเครื่องทำความร้อนแบบใช้ลมธรรมชาติ
ร่างบังคับเหมาะสำหรับพื้นที่สูงหรือการใช้งานที่ต้องการการควบคุมอากาศเผาไหม้ที่แม่นยำ ช่วยให้อัตราการปล่อยความร้อนต่อหัวเผาสูงขึ้น Natural Draft มีโครงสร้างที่เรียบง่ายและต้นทุนการดำเนินงานต่ำ เหมาะสำหรับการติดตั้งที่มีการจ่ายก๊าซเชื้อเพลิงที่เสถียรและสภาพแวดล้อมที่เอื้ออำนวย Tuopu Industry (Jiangsu) Co., Ltd. ดำเนินการประเมินที่ครอบคลุมโดยพิจารณาจากระดับความสูงของโครงการ สภาพภูมิอากาศ และคุณลักษณะของเชื้อเพลิง
05
ข้อดีของโหมดการทำสัญญา EPC สำหรับโครงการเครื่องทำความร้อนแบบใช้เชื้อเพลิง
โมเดล EPC ผสมผสานการออกแบบ การจัดซื้อ และการก่อสร้างภายใต้หน่วยงานที่รับผิดชอบเพียงแห่งเดียว ขจัดปัญหาการประสานงานส่วนต่อประสาน ลดกำหนดการก่อสร้างให้สั้นลง และควบคุมการลงทุนทั้งหมดได้อย่างมีประสิทธิภาพ Tuopu Industry (Jiangsu) Co., Ltd. ใช้ฐานการผลิตและประสบการณ์การบริหารจัดการโครงการของตนเอง ให้บริการลูกค้าด้วยบริการครบวงจรตั้งแต่การออกแบบบรรจุภัณฑ์กระบวนการไปจนถึงการเริ่มต้นโรงงาน ซึ่งรวมถึง EPC สำหรับโครงการเตาเผาเอทิลีน
06
ข้อดีของท่อเตาหลอมแบบหมุนเหวี่ยงมากกว่าการหล่อแบบคงที่
การหล่อแบบแรงเหวี่ยงจะสร้างแท่งเหล็กแท่งผ่านการหมุนด้วยความเร็วสูงภายใต้แรงเหวี่ยง ส่งผลให้โครงสร้างจุลภาคมีความสม่ำเสมอปราศจากช่องว่างการหดตัวและความพรุน พร้อมด้วยโครงสร้างเกรนที่ประณีต ความต้านทานการคืบคลานที่อุณหภูมิสูงและความล้าจากความร้อนนั้นเหนือกว่าท่อแบบหล่อแบบคงที่อย่างมาก ทำให้เหมาะอย่างยิ่งสำหรับสภาวะการบริการที่รุนแรง เช่น เตาแคร็กเอทิลีน
บทสรุป
เครื่องทำความร้อนแบบใช้เชื้อเพลิงสำหรับอุตสาหกรรมปิโตรเคมีทำหน้าที่เป็นหัวใจด้านความร้อนของการติดตั้งปิโตรเคมี โดยระดับการออกแบบส่งผลโดยตรงต่อประสิทธิภาพการดำเนินงานของโรงงาน ความปลอดภัย และเศรษฐศาสตร์ Tuopu Industry (Jiangsu) Co., Ltd. ได้รับการสนับสนุนจากคุณสมบัติของซัพพลายเออร์ระดับเฟิร์สคลาส ฐานการผลิตที่สมบูรณ์ และประสบการณ์โครงการ EPC ที่กว้างขวาง ให้บริการลูกค้าทั่วโลกด้วยโซลูชันที่ครอบคลุม ตั้งแต่วิศวกรรมสำหรับเครื่องทำความร้อนแบบใช้เชื้อเพลิง ไปจนถึงการผลิตอุปกรณ์และการก่อสร้างสถานที่ ไม่ว่าจะสำหรับเตาแคร็กเอทิลีน เครื่องปฏิรูปการสร้างไฮโดรเจน หรือเครื่องทำความร้อน CDU และ VDU บริษัท Tuopu Industry (Jiangsu) Co., Ltd. นำเสนอผลิตภัณฑ์และบริการที่ปรับแต่งได้ตรงตามมาตรฐานสากล รวมถึง EPC ระดับมืออาชีพสำหรับบริการรับเหมาบริการรับเหมาเตาแคร็กเอทิลีน
